程控自动液压厢式压滤机

【产品简介】:
一款利用渣浆泵压力使得液体透过滤布出来的脱水设备,分为箱式压滤机和板框压滤机。
【生产能力】:
20~1000 ㎡
【应用范围】:
鑫海板框过滤机可广泛应用于医药、化工、标准件、制药、冶金、非标螺丝、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。 液压厢式压滤机使用范围:适用于精矿过滤,尾矿过滤干排作业,产品粒度可达-500目。 板框压滤机使用范围:(金、银、铜、铁、锌)矿、稀土等粉矿脱水、尾矿坝处理。
【产品改进】:
液压厢式压滤机塑钢滤板精铸成型,耐高温、高压,经久耐用;可编程控制,自动化作业。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

程控自动液压厢式压滤机

设备性能稳定,自动化程度高、安全可靠、操作方便,可以实现反洗作业。

工作原理

程控自动液压箱式压滤机是一种间歇性固液分离设备,采用机、 电一体化设计制造,结构合理,操作简单方便;能实现滤板压 紧、保压、滤板松开等各道工序。由厢式板、滤框板框式或由 厢式板排列构成滤室,在进料泵的压力作用下,将料浆送入滤 室,通过过滤介质,将固体和液体分离。

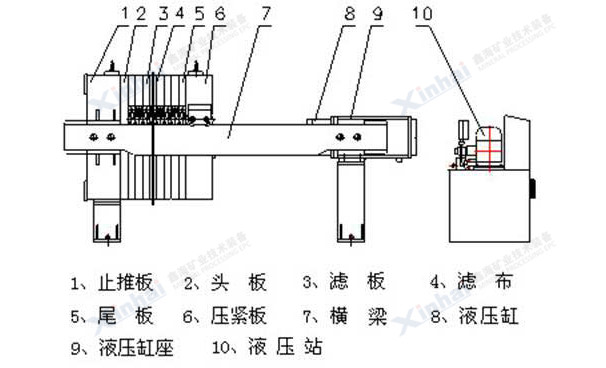

过滤机构由滤板、滤框、滤布、压榨隔膜组成,滤板 两侧由滤布包覆,需配置压榨隔膜时,一组滤板由隔膜板和侧板组成。

技术参数

型号 过滤面积 (M2) 滤室
数量
滤板规格 (MM) 滤饼厚度 (MM) 滤室容积 (M3) 过滤压力 (MPA) 外形尺寸 (MM) 电机功率 (kW) 重量
(kg)
XM/AZ 20/800U 20 20 800×800×60 30 0.287 0.5~1.6 3500×1350×1160 2.2 2750
XM/AZ 30/800U 30 30 0.453 4110×1350×1160 3130
XM/AZ 40/800U 40 40 0.605 4720×1350×1160 3420
XM/AZ 50/800U 50 50 0.756 5330×1350×1160 3700
XM/AZ 60/800U 60 60 0.907 5940×1350×1160 4110
XM/AZ 70/800U 70 70 1.059 6550×1350×1160 4400
XM/AZ 80/800U 80 80 1.21 7160×1350×1160 4740
XM/AZ 40/900U 40 32 900×900×60 30 0.59 0.5~1.6 4230×1480×1280 2.2 4500
XM/AZ 50/900U 50 40 0.75 4720×1480×1280 4800
XM/AZ 60/900U 60 47 0.88 5150×1480×1280 5100
XM/AZ 70/900U 70 63 1.19 6120×1480×1280 5700
XM/AZ 60/1000U 60 38 1000×1000×60 30 0.9 0.5~1.6 5450×1560×1360 2.2 7080
XM/AZ 80/1000U 80 50 1.19 6180×1560×1360 7830
XM/AZ 100/1000U 100 62 1.48 6910×1560×1360 8680
XM/AZ 120/1000U 120 75 1.8 7710×1560×1360 9250
XM/AZ 125/1250U 120 46 1250×1250×65 32 1.9 0.5~1.6 6500×1770×1620 4 10900
XM/AZ 150/1250U 150 58 2.41 7290×1770×1620 11800
XM/AZ 180/1250U 180 69 2.88 8020×1770×1620 12700
XM/AZ 200/1250U 200 77 3.22 8550×1770×1620 13300
XM/AZ 220/1250U 220 84 3.51 9010×1770×1620 13900
XM/AZ 250/1250U 250 95 3.98 9740×1770×1620 14800
XM/AZ 300/1500U 300 77 1500×1500×70 32 4.76 0.5~1.6 10040×2400×1800 5.5 26500
XM/AZ 320/1500U 320 83 5.14 10460×2400×1800 27190
XM/AZ 340/1500U 340 88 5.45 10820×2400×1800 27880
XM/AZ 350/1500U 350 90 5.58 10960×2400×1800 28230
XM/AZ 380/1500U 380 98 6.08 11530×2400×1800 29260
XM/AZ 400/1500U 400 103 6.39 11880×2400×1800 29950
XM/AZ 450/1500U 450 116 7.21 12810×2400×1800 31670
XM/AZ 500/1500U 500 128 7.96 13660×2400×1800 33390
XM/AZ 560/2000U 560 80 2000×2000×83 40 11.16 0.5~1.6 10600×2900×2450 11 56500
XM/AZ 600/2000U 600 86 12.01 12110×2900×2450 58000
XM/AZ 630/2000U 630 90 12.58 12440×2900×2450 59000
XM/AZ 670/2000U 670 96 13.43 12950×2900×2450 60500
XM/AZ 710/2000U 710 101 14.13 13370×2900×2450 62000
XM/AZ 750/2000U 750 107 14.98 13870×2900×2450 63300
XM/AZ 800/2000U 800 114 15.97 14460×2900×2450 65200
XM/AZ 850/2000U 850 121 16.96 15050×2900×2450 67000
XM/AZ 900/2000U 900 128 17.95 15640×2900×2450 69000
XM/AZ 950/2000U 950 135 18.94 16220×2900×2450 70600
XM/AZ 1000/2000U 1000 142 19.92 16810×2900×2450 72300
XM/AZ 1060/2000U 1060 151 21.2 17570×2900×2450 74500
XM/AZ 1120/2000U 1120 159 22.33 18240×2900×2450 76800
XM/AZ 1180/2000U 1180 168 23.61 19000×2900×2450 79000

成功案例

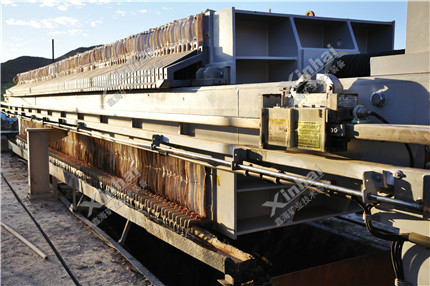

程控自动液压厢式压滤机-case

河南某选矿厂地理位置较为偏僻,厂房面积大,需求处理量大,但电力供给不足,固液分离经常出问题,鑫海为此特意给程控自动液压厢式压滤机增加变频器以稳定电流,固液分离效果显著提升,处理量较之前的压滤机也提升了11%。
