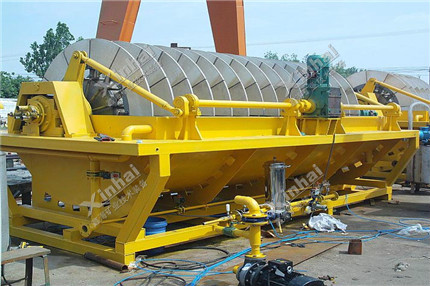

陶瓷真空过滤机

【产品简介】:
一款依靠微孔陶瓷进行真空脱水的过滤机
【生产能力】:
1~150 ㎡
【应用范围】:
鑫海陶瓷真空过滤机现已广泛应用于矿山有色金属、稀有金属、黑色金属,非金属等精矿及尾矿脱水,化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。
【产品改进】:
利用微孔陶瓷做过滤介质,能耗节省约90%以上。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

陶瓷真空过滤机

空度(真空度0.09~0.098MPa),滤饼水分低;

加含固量<50ppm。可反复利用,减少排放;

过滤设备相比能耗节省约90%以上,运行成本低;

与传统陶瓷过滤机相比增加了滤饼洗涤,适用需洗涤的物料;

PLC、微机结合自动阀门控制,自动化程度高,降低劳动强度;

鑫海真空过滤机价格合理,结构紧凑,占地面积小,安装维护方便;

先进的排液系统,可适合任何工况条件下使用。

工作原理

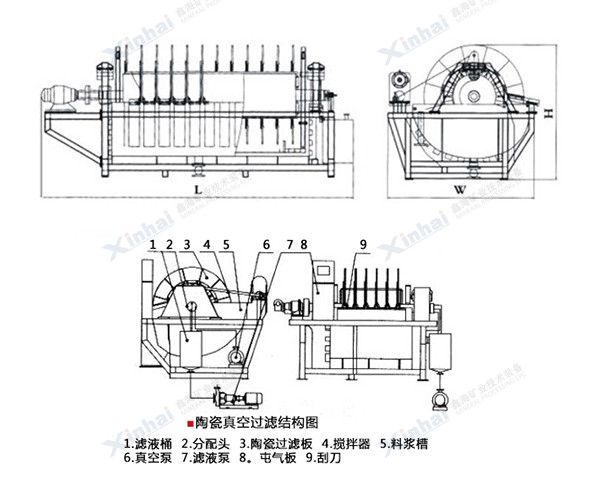

陶瓷真空过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系 统、滤液排放系统、刮料系统、发冲洗系统、联合清洗(超声波清洗、自动配酸清洗)系统、全自动控制系统、槽体、机架几部分组成。

吸浆区:工作时浸没在料浆的过滤板在毛细作用下结合真空压力,表面吸附成一层滤饼,滤液通过滤板进分配阀至排液罐。

淋洗区:滤饼转出料浆斗后,对滤饼进行喷淋洗涤。

干燥区:滤饼继续在高真空力的作用下脱水。

卸料区:进入无真空的情况下,刮刀自动卸料。

反冲洗:工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后,采用超声波配合低浓度酸混合清洗,保持陶瓷板的高效使用。

技术参数

型号 过滤面积/m2 滤盘/圈 滤板数量/块 槽体容积/m3 装机功率/KW 运行功率/Kw 主机(L×W×H)/m
TC-1 1 1 12 0.21 3.5 2.0 1.6×1.4×1.5
TC-4 4 2 24 1.0 7.0 3.0 2.4×2.5×2.1
TC-6 6 2 24 1.2 7.0 6.0 2.4×2.9×2.5
TC-9 9 3 36 1.7 9.0 7.0 2.7×2.9×2.5
TC-12 12 4 48 2.2 11.0 7.5 3.0×2.9×2.5
TC-15 15 5 60 2.7 11.5 8.0 3.3×3.0×2.5
TC-21 21 7 84 4.0 13.5 9.0 4.6×3.0×2.6
TC-24 24 8 96 4.5 16.5 10.5 4.9×3.0×2.6
TC-27 27 9 108 5.0 17.0 11.0 5.2×3.0×2.6
TC-30 30 10 120 5.5 17.5 11.5 5.5×3.0×2.6
TC-36 36 12 144 7.0 23.0 16.0 6.6×3.0×2.6
TC-45 45 15 180 8.5 25.0 19.0 7.5×3.0×2.6
TC-60 60 15 180 12.5 33.0 22.0 7.5×3.3×3.0
TC-80 80 20 240 16.2 40.0 24.0 9.0×3.3×3.0
TC-102 102 17 204 18.5 53.0 35.0 8.8×3.6×3.3
TC-120 120 20 240 20 60.0 40.0 9.7×3.6×3.3
TC-150 150 25 300 24 75.0 47.0 11.2×3.6×3.3

成功案例

陶瓷真空过滤机-case

广西某大型矿厂试验阶段苦于脱水量达不到要求,经业内人士推荐,找到鑫海矿业装备股份有限公司。鑫海技术人员根据广西地形及该选矿厂矿石性质,为其推荐了鑫海陶瓷真空过滤机,该真空过滤机价格便宜、效益高、产量大、含水量低,节能在80%以上,滤液水清澈透明可回收再利用,深得客户喜爱。
