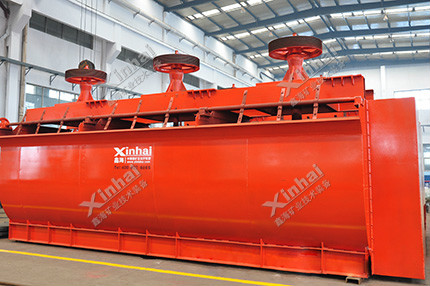

XJB棒型浮选机

【产品简介】:
一款自吸气的机械搅拌式棒型浮选机
【生产能力】:
1.5~4 m³/min
【应用范围】:
XJB棒型浮选机适用于中、小型选矿厂处理密度大、粒度粗的金属矿石,在各种浮选作业中均可采用,尤其是对铅、锌、铜、钼、硫和硅砂的选别效果显著。
【产品改进】:
该浮选设备的槽底与棒条之间设有凸台,起向导作用,可加快浆气混合物冲向槽底的速度; 槽底与棒条之间设有弧形稳流板,可向槽体四周运动,使其在槽内均匀分布,并呈W型的轨迹运动。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

XJB棒型浮选机

浮选机设备搅拌粒度特别强,浆气运动轨迹好,特别适于比重大、沉降速度快、物料较粗的矿物料浮选;

具有特殊的稳流板,由许多长度不同的弧形叶片焊接在槽底衬板上而构成的,能够使浆气混合物均匀分布于槽内各处并防止矿浆在槽内回转;

浆、气、药混合均匀;

浮选速度快;

停车易于启动。

工作原理

棒型浮选机工作原理主要是利用叶轮或棒型轮回转所产生的负压,将空气从中空轴吸入,然后浮选轮将其分割形成微小气泡,再由叶轮或棒型轮强烈的搅拌与抛射,使得矿浆与空气充分的混合,这种浆气混合物在浮选轮的斜棒作用下,经浮选药剂(捕收剂)作用的有用矿物颗粒,选择性地附着于气泡上,上浮至矿浆面,由刮板刮入精矿槽内,从而完成分选作业。

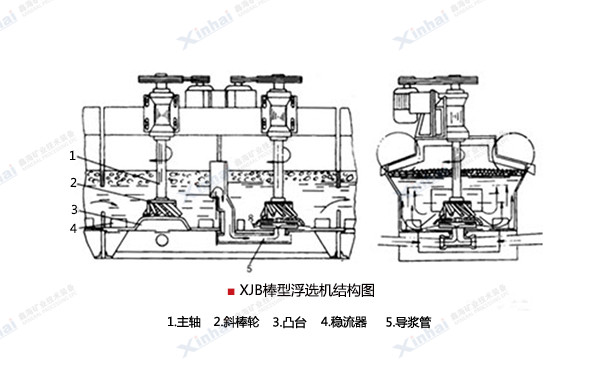

棒型浮选机结构是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组,叶轮由12根斜锥棒条与一个圆盘组合而成,每根棒条与棒轮旋转的相反的方向后倾45°角,自上而下向外扩张15°的锥角。这种设计可在旋转时,斜棒的线速度越往下越大,从而增大搅拌作用。

技术参数

型号 槽类型 有效容积(m3) 处理能力(m3/min) 叶轮直径(mm) 叶轮转速(r.p.m) 搅拌用电机功率(kw) 刮板用电机功率(kw)) 4槽重量(kg)
XJB-1 吸入槽 1 1.5-1.7 400 440 5.5 1.5 5344
XJB-1 直流槽 1 1.5-1.7 410 410 4 0.8 5344
XJB-1D 吸入槽 1 1.5-1.7 400 440 5.5 1.5 5479
XJB-1D 直流槽 1 1.5-1.7 410 410 4 0.8 5479
XJB-2 吸入槽 2 1.5-1.4 450 360 15 1.1 9071
XJB-2 直流槽 2 1.5-1.4 540 360 11 1.1 9071
XJB-2D 吸入槽 2 1.5-1.4 450 360 15 1.1 9320
XJB-2D 直流槽 2 1.5-1.4 540 360 11 1.1 9320
XJB-4 吸入槽 4 2.0-4 700 280 18.5 1.1 16325
XJB-4 直流槽 4 2.0-4 510 280 18.5 1.1 16325

成功案例

XJB棒型浮选机-case

安徽一铜矿选厂在鑫海选择了选矿总包服务,在其中的浮选流程中,因该厂处理矿石比重大且粒度较粗,鑫海矿装为其设计改造了XJB棒型浮选机,利用高锰钢铸造钢棒,耐磨性能得到极大的提高,打破了以往棒型浮选机耐用性较低的局面。在浮选过程中,处理量达到3000t/d,能耗费用也相对较低。
