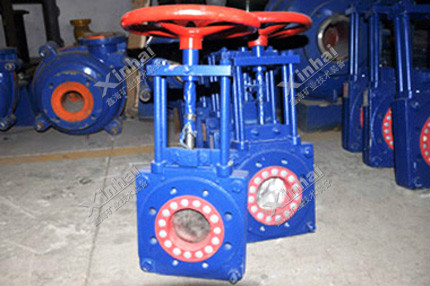

刀闸阀

【产品简介】:
一款阀芯由国际先进技术研制的耐磨橡制成的无隙闸阀)(又称刀闸阀)。
【生产能力】:
1.6MPa/cm<sup>2</sup>
【应用范围】:
鑫海刀型闸阀为大开大闭形式,需要全开全闭的工况条件下,如旋流器给矿、双回路管道等,主要用于磨蚀性和腐蚀性浆体介质。
【产品改进】:
刀闸阀采用特制的液态橡胶技术研制耐磨橡胶做阀衬,其弹性超过80%,保证无隙闸阀与闸板的紧密结合,无泄漏。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

刀闸阀

鑫海刀闸阀使用寿命长,其衬件采用独特的纳米配方技术研制的耐磨橡胶,耐磨指数超过128%,相较其他橡胶寿命可延长2-4倍;

密封性能强,内衬的耐磨橡胶弹性大高于80%,保证密封不泄漏,且不易造成水锤冲击;

流通口不易阻塞,因耐磨橡胶阀衬,表面光滑整齐,阻塞情况几乎为0;

结构简单,易操作,易维修;

无压力损失。

工作原理

鑫海刀闸阀主要由阀座、阀衬、闸板、支架和驱动装置组成。两阀座在组装预紧力的作用下使阀衬紧密吻合,以形成一段对接的短管,阀门关闭,闸楔入两阀座封面之间,切断流体。

另外,鑫海刀型闸阀为手动刀闸阀,可根据用户需求,要求制成电动刀闸阀和气动刀闸阀,可现场操作也可进行远程控制,电动无隙闸阀和气动无隙闸阀的结构长度和法兰尺寸一般按国家标准制造,也可根据用户需求制作。

技术参数

DN 承受的压力(Mpa) 电动装置型号 最大转矩(牛顿.米) 电机功率(KW)
50 1.6 DZ10 100 0.25
65 1.6 DZ10 100 0.25
80 1.6 DZ10 100 0.25
100 1.6 DZ10 200 0.37
125 1.6 DZ10 200 0.37

XWXZF/D-1.6 鑫海耐磨电动无隙闸阀结构尺寸表

DN A D D1 D2 n-Φd B H H1
50 60 165 125 94 4-Φ18 180 546 90
65 60 185 145 112 4-Φ18 200 565 100
80 64 200 160 126 8-Φ18 220 580 110
100 64 220 180 150 8-Φ18 240 610 120
125 70 250 210 178 8-Φ18 270 640 135

成功案例

刀闸阀-case

云南、广西等多家选矿厂在刀闸阀厂家中都选择鑫海,其内衬有独特纳米配方技术研制而成的耐磨橡胶,也号称超薄制造的刀闸阀。鑫海刀闸阀厂家所产设备,试验结果显示阀衬件磨指数超过128%,耐磨弹性高于80%,闸阀与闸板的紧密结合,无泄漏,使用寿命较其它刀闸阀延长2-4倍,通流口堵塞率几乎为0,无压力损失,深受客户喜爱。
