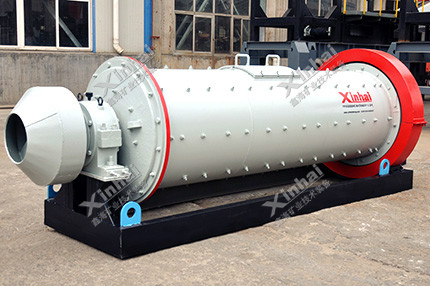

直筒节能溢流型球磨机

【产品简介】:
一款采用滚动轴承、高效节能的溢流型球磨机
【生产能力】:
高达160t/h
【应用范围】:
鑫海直筒球磨机,常用于磨矿细度较细的矿石。
【产品改进】:
该直筒溢流球磨机的传动采用滚动轴承代替滑动轴承,极大降低摩擦力,启动容易、节能20-30%。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

直筒节能溢流型球磨机

选矿球磨机的传动采用大型双列调心滚子轴承代替滑动轴承,摩擦力大大降低,启动容易、节能20-30%;

采用波型衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗;

大排矿口,生产能力大;

直径2.1米以下(不包含2.1米)小型磨机采用整体机架,便于土建施工和设备安装;

油雾润滑装置,保证大小齿轮润滑可靠。

工作原理

直筒溢流型球磨机工作原理由滚动轴承支承,通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片,可将溢流的钢球及粗矿块返回磨机内。

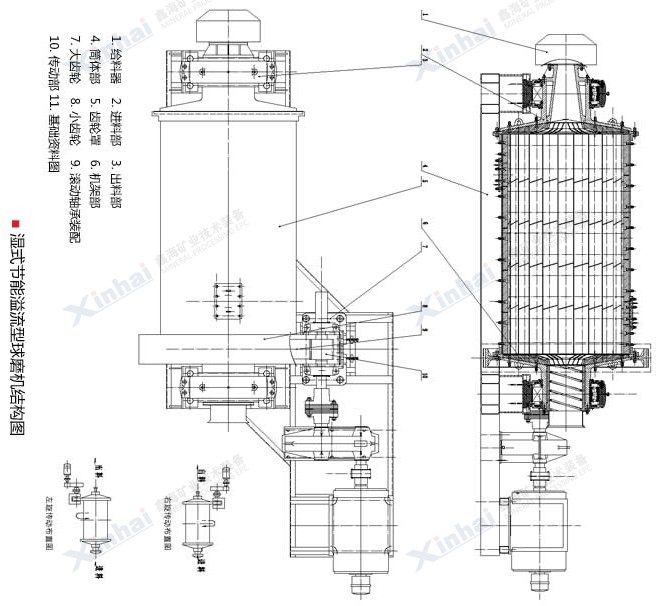

该新型球磨机设备结构由进料部、主轴承、回转部、传动部(大小齿轮装置)、空气离合器、主电机、慢速传动装置、顶起装置及润滑系统、电控系统等组成。

技术参数

型号 筒体直径
(mm)
筒体长度
(mm)
电机型号 电机功率
(kW)

(mm)

(mm)

(mm)
处理能力
(t/h)
有效容积
(m3)
最大装球量(t) 重量
(kg)
MQYg 0912 900 1200 Y1800L-6 15 3666 1835 1400 0.25~1.2 0.7 1 4265
MQYg 0918 900 1800 Y225M-8 22 4401 2535 2070 0.25~1.6 0.9 1.66 5235
MQYg 1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17 ~4.1 1.14 1.9 9610
MQYg 1224 1200 2400 Y280M-8 45 5745 2352 1778 0.26~6.15 2.4 4.8 12219
MQYg 1240 1200 4000 JR117-8 80 7990 2412 1728 0.34 ~8.3 3.7 7.8 15600
MQYg 1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4 ~4.5 2.2 4.2 17125
MQYg 1530 1500 3000 JR117-8 80 7253 3070 2280 2.8 ~9 5 10 21129
MQYg 1536 1500 3600 JR126-8 110 8595 3185 2280 2.8 ~10 5.4 10 23933
MQYg 1545 1500 4500 JR127-8 130 9680 3254 2370 3.5~12.5 7 12 27500
MQYg 1557 1500 5700 JR127-8 130 10880 3254 2370 4.5 ~16 8.9 15 29359
MQYg 1836 1800 3620 JR136-8 180 8865 3683 2785 4.5 ~29 8.2 13.8 34970
MQYg 1845 1800 4520 JR137-8 210 9750 3683 2785 5~33 10.2 19 37480
MQYg 1857 1830 5720 JR137-8 210 11009 3683 2785 6~40 12.5 22 42096
MQYg 1863 1800 6320 JR138-8 320 11690 3781 2775 6~45 14.2 25 45520.5
MQYg 1870 1800 7020 JR138-8 245 12599 3783 2735 7~47 15 31.5 45136
MQYg 1875 1800 7500 JR138-8 245 12850 3783 2775 7.5 ~54 17 30 49450
MQYg 2122 2100 2200 JR128-8 155 7235 4120 3083 5~29 6.6 20 35963
MQYg 2130 2100 3000 JR136-8 180 8220 4220 3083 6.5 ~36 9 27 40157
MQYg 2136 2100 3600 JR137-8 210 8958 4320 3025 7.5 ~42 10.8 23.5 44132.5
MQYg 2145 2100 4500 JR138-8 245 10350 4268 3121 10 ~45 13.5 23.6 42772
MQYg 2430 2400 3000 JR138-8 280 9023.5 4836.4 3490 7.2 ~92 11.5 22.5 57455.5
MQYg 2436 2400 3600 JR137-6 280 9623.5 4836.4 3490 8 ~110 13.8 25.5 60861.5
MQYg 2442 2400 4200 JR138-8 320 10204.5 4836.4 3440 8 ~130 16.5 31.5 63829.5
MQYg 2445 2400 4500 JR1510-8 380 11132.5 5091.4 4065 8.5~140 17.5 31 75923
MQYg 2460 2400 6000 JR1510-8 450 12623.5 5201.4 4060 9 ~180 23 40 83869
MQYg 2727 2700 2700 JR137-6 280 8901 4786.4 3620 7 ~110 13.8 29 66201
MQYg 2730 2700 3000 JR137-6 280 9201 4786.4 3620 8 ~115 15.3 32 72415
MQYg 2732 2700 3200 JR1410-8 320 10729 5000 3620 8 ~120 15.7 32 83110
MQYg 2736 2700 3600 JR158-8 380 10764 5150 3620 12~145 17.7 37 90441
MQYg 2740 2700 4000 JR1510-8 380 10870 5050 3620 12.5 ~152 19 40 93441
MQYg 2745 2700 4500 JR1510-8 380 11664 5150 3620 12.5 ~163 20.5 40 96196
MQYg 2747 2700 4700 JR1510-8 400 11864 5150 3620 13~170 23 45 97605
MQYg 3231 3200 3100 TDMK630-36 630 12550 6750 5150 14~180 21.4 45 112430
MQYg 3245 3200 4500 TDMK630-36 630 13950 7200 5152.5 95~110 32.8 65 141629
MQYg 3660 3600 6000 TDMK1250-40 1250 19780 7700 5496 120~200 55 102 193483

成功案例

直筒节能溢流型球磨机-case

云南某选铜厂发现选前工作的磨矿效率虽然较高,但是物料粒度大,设备耗损较重,成本居高不下。在反复商量和甄选后,最终选择鑫海的直筒节能溢流型球磨机,虽然产量有所下降,但也完全满足选厂所需,而且鑫海球磨机材质好,磨损小,同时结构简单,采用波形衬板,增加球矿接触面积,研磨作用加强,能耗降低。最终实现达标达产和成本基本控制的目标。
