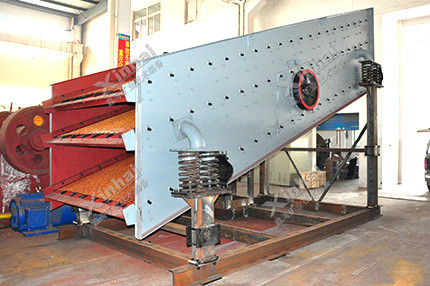

圆振动筛(YA)

【产品简介】:
一款筛箱做圆周运动、性能先进的矿用振动筛
【生产能力】:
80~1700t/h
【应用范围】:
鑫海振动筛分机适于选矿厂作物料分级用,还可用于脱水、脱泥、脱介等。
【产品改进】:
鑫海圆振筛采用的是偏心轴加偏心块式振动器,运转平稳,筛分效率高。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

圆振动筛

圆振动筛其运动轨迹近乎于圆,故简称为圆振筛,是一种多层数、高效新型振动筛;

采用低应力减震弹簧,运行噪音小;

采用超重型大油隙轴承,运转温度低,寿命长;

采用环槽铆钉和板块式筛箱框架结构,筛框结构强度高;

可提供耐磨橡筛网,能使卡在筛孔中的物料跳出,防止筛孔堵塞;

处理量大,零部件通用性强,维修方便。

技术参数

型号 筛面 最大给料粒度 (mm) 处理能力(t/h) 电动机

重量(kg)

面积(m2) 倾角(° ) 筛孔尺寸(mm) 型号 功率(kW)
YA1236 4.3 20 6~50 200 80~240 Y160M-4 11 4905
2YA1236 80~240 Y160M-4 5311
YA1530 4.5 80~240 Y160M-4 4675
YA1536 5.4 100~350 Y160M-4 5137
2YA1536 400 100~350 Y160L-4 15 5624
YAH1536 30~150 160~650 Y160M-4 11 5621
2YAH1536 30~150; 6~50 160~650 Y160L-4 15 6045
YA1542 6.5 6~50 200 110~385 Y160M-4 11 5515
2YA1542 30~150 110~385 Y160L-4 15 6098
YA1548 7.2 6~50 120~420 Y160L-4 5918
2YA1548 6~50 120~420 Y160L-4 6321
YAH1548 7.2 30~150 400 200~780 Y160L-4 6842
2YAH1548 7.2 30~150 ; 6~50 200~780 Y160L-4 7404
YA1836 6.5 30~150 200 140~220 Y160M-4 11 5205
2YA1836 6.5 30~150 140~220 Y160L-4 15 5946
YAH1836 6.5 30~150 400 220~910 Y160M-4 11 5900
2YAH1836 6.5 30~150; 6~50 220~910 Y160L-4 15 6353
YA1842 7.6 6 ~150 200 140~490 Y160L-4 15 5829
2YA1842 7.6 6 ~150 140~490 Y160L-4 15 6437
YAH1842 7.6 30~150 400 450~800 Y160L-4 15 6352
2YAH1842 7.6 30~150; 6~50 450~800 Y160L-4 15 7037
YA1848 8.6 20 6~50 200 150~525 Y160L-4 15 6289
2YA1848 8.6 200 150~525 Y160L-4 15 6624
YAH1848 8.6 30~150 400 250~1000 Y160L-4 15 7122
2YAH1848 8.6 30~150; 6~50 400 250~1000 Y160L-4 15 7740
YA2148 10 6~50 200 180~630 Y180M-4 18.5 9033
2YA2148 10 6~50 200 180~630 Y180L-4 22

10532

YAH2148 10 13~200 400 270~1200 Y180M-4 18.5

10430

2YAH2148 10 30~150; 6~50 400 270~1200 Y180L-4 22

11190

YA2160 12.6 6~80 200 230~800 Y180M-4 18.5 9926
2YA2160 12.6 6~50 200 230~800 Y200L-4 22

11249

YAH2160 12.6 30~150 400 350~1500 Y200L-4 30

12490

2YAH2160 12.6 30~150; 6~50 400 350~1500 Y200L-4 30

13858

YA2448 11.5 6~50 200 200~700 Y180 M -4 18.5 9834
YAH2448 11.5 6~50 400 310~1300 Y200L-4 30

11830

2YAH2448 11.5 30~150; 6~50 400 310~1300 Y200L-4 30

13012

YA2460 14.4 6~50 200 260~780 Y200L-4 30

12240

2YA2460 14.4 6~50 200 260~780 Y200L-4 30

13583

YAH2460 14.4 30~150 400 400~1700 Y200L-4 30

13096

2YAH2460 14.4 30~150; 6~50 400 400~1700 Y200L-4 30

14455

成功案例

圆振动筛-case

蒙古的某个精矿选矿厂中,矿石组分简单,建厂时间长,在之后改进破碎设备后,要求筛分给矿效率有所提高。在成本控制的条件下,选用了鑫海圆振动筛,本振动筛可以进行多层数筛分,同时采用板块式筛箱使得筛框结构强度较高,承受的矿石强度高,最终合理有效的达到生产的要求。
