沉没式螺旋分级机

【产品简介】:
一款溢流端螺旋全部浸没在液面下的分级机设备
【生产能力】:
50~1410 t/d
【应用范围】:
沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下,主要适用于溢流粒度为0.15~0.07mm的矿石分级。
【产品改进】:
鑫海沉没式螺旋分级机的返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

沉没式螺旋分级机

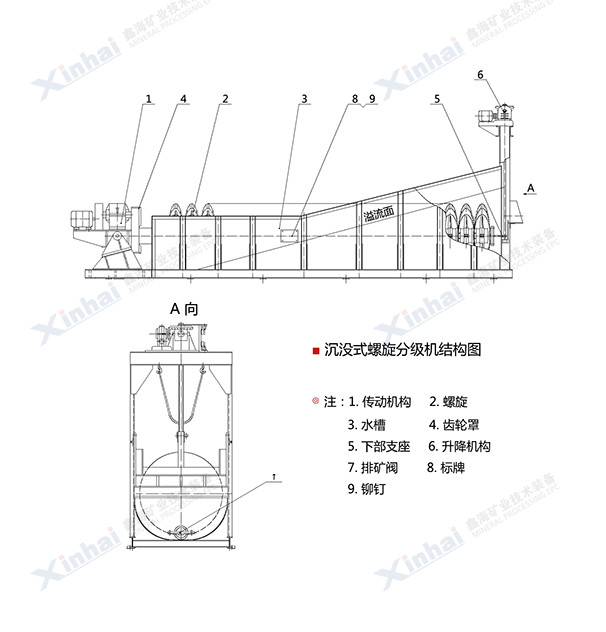

沉没式螺旋分级机的溢流端整个螺旋均沉没在沉降区的液面以下,沉降区具有较大的面积和深度;

每吨矿石一般可节电1-1.5度;

避免了大勺头的频繁检修;

减缓了对大、小齿轮的不均衡冲击。

工作原理

沉没式分级机是借助于固体粒大小不同、比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备。通过螺旋低速转动,对矿浆起搅拌作用使细颗粒悬浮到上面,流到溢流堰处溢出,粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。

一般鑫海沉没式螺旋分级机在溢流堰端有4-5个螺旋叶,全部沉没在矿浆中。该种分级机沉降区面积较大,分级池深,螺旋的搅动对矿浆表面影响较小。所以分级面平稳,溢流量大而细。

技术参数

类型  型号  螺旋转速(r.p.m) 按返砂处理能力(t/d) 按溢流处理能力(t/d) 螺旋直径(mm) 水槽长度(mm) 水槽坡度 传动电机型号 传动电机功率(kw) 提升电机型号 提升电机功率(kw) 重量(kg)
沉没式单螺旋分级机 FLC-1000 2.5,3.5,5,7.4 160-700 50~260 1000 8397 14-18 Y132M2-6 5.5 手动 5225
FLC-1200 5,6,7 1150-1640 265 1200 8400 14-18 Y160M-6 7.5 Y90L-4 1.5 9583
FLC-1500 2.5,4,6 1140-2740 185 1500 10500 14-18 Y160L-6 7.5 Y100L1-4 2.2 14226
FLC-2000 3.6,5.5 3240-5940 400 2000 13000 14-18 Y160M-6 11 Y100L2-4 3 27753
Y160L-4 15
FLC-2400 3.6 6800 490 2400 14130 14-18 Y200L1-6 18.5 Y112M-4 4 32467
FLC-3000 3.2 11650 705 3000 14300 14-18 Y200L-4 30 Y112M-4 4 43500
沉没式双螺旋分级机 2FLC-1200 3.8,6 1770-2800 240 1200 8400 14-18 Y160M-6 7.5×2 Y100L1-4 2.2×2 19610
2FLC-1500 2.5,4,6 2240-5360 370 1500 10500 14-18 Y160M-6 7.5×2 Y100L1-4 2.2×2 27450
2FLC-2000 3.6,5.5 7780-11880 640 2000 12900 14-18 Y160L-6/4 2×11,2×15 Y100L2-4 3.0×2 50621
Y200L2-6 22
Y200L-4 30
2FLC-2400 3.67 13700 910 2400 14130 14-18 Y225S-4 37 Y112M-4 4.0×2 65283
2FLC-3000 3.2 23300 1410 3000 14300 14-18 Y225M-4 45 Y112M-4 4.0×2 84900

成功案例

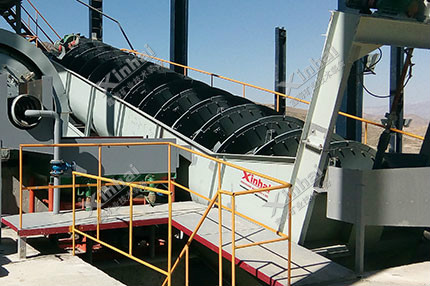

沉没式螺旋分级机-case

坦桑尼亚地处非洲南部,属热带草原气候,空气湿度较大,很多机械常因生锈而被淘汰。坦桑尼亚某金矿项目,矿石选别需求量不是特别大,但对于矿石粒度要求较为严格,鑫海根据客户的地理位置和需求,为客户挑选了一款沉没式螺旋分级机,分级溢流粒度≤0.015mm,分级效果符合客户需求,选矿回收率提升11%。
