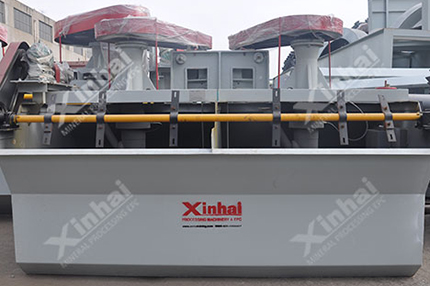

CLF型粗重颗粒浮选机

【产品简介】：
【生产能力】：
【应用范围】：
【产品改进】：

24小时服务热线 138-1032-7080

获取报价

在线留言

微信询价

优势特点
工作原理
技术参数

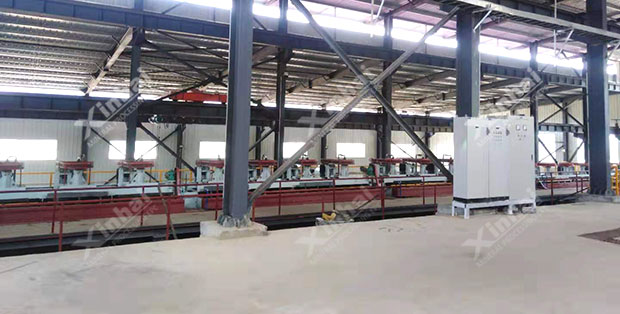

成功案例

优势特点

CLF型浮选机浮选矿浆密度大、入选浓度高、易沉槽，能有效提高粗重矿物的回收率。

工作原理

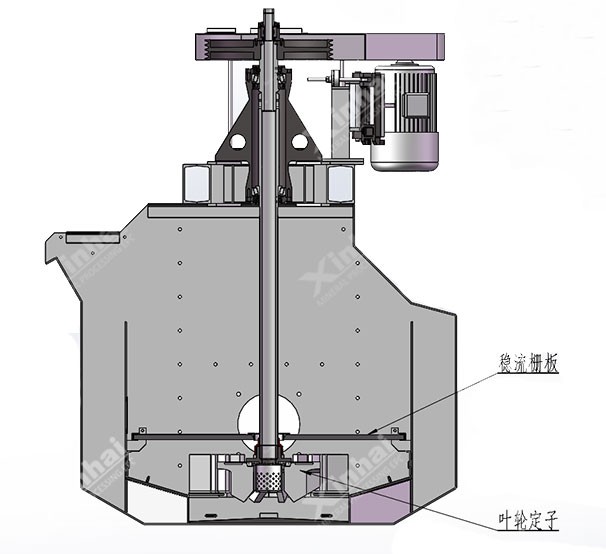

CLF型浮选机叶轮采用高比转数后倾叶片叶轮，下叶片形状设计成与矿浆通过叶轮叶片间的流线相一致，搅拌力弱，在较低的叶轮转速下保证矿浆沿着规定的通道进行内循环，上部矿浆通过循环通道向下流往假底下部，在充气区与非充气区产生的压差及叶轮抽吸力的作用下进入叶轮区，然后通过格子板，在格子板上方形成悬浮层，粗颗粒矿物可悬浮在格子板上方，格子板使粗粒矿物的矿化气泡上升距离短，使粗粒矿物处在浅槽浮选状态下，并且减少了槽内上部区矿浆的紊流，建立了一个稳定的分离区和泡沫层。

技术参数

型号				CLF-2	CLF-4	CLF-8	CLF-16	CLF-30	CLF-40
有效容积				2	4	6	16	30	40
槽体尺寸（长×宽×高）mm				1200×1600×1250	1600×2100×1500	1900×2500×1950	2500×3200×2400	3300×4000×3000	φ4200×3900
生产能力m³/min				0.5-2	1-4	1-6	4-16	7-30	8-38
吸气量m³/（m².min）				1.5	1.5	1.5	1.5	1.5	1.5
主轴电机	型号		吸入槽	Y160M-6	Y200L-8	Y200L2-6	Y280S-6	Y315M-8	Y315M-8
	型号		直流槽	Y132M2-6	Y180L-8	Y200L-8	Y280S-8	Y315S-8	Y315M-8
	功率kw		吸入槽	7.5	15	22	45	75	75
	功率kw		直流槽	5.5	11	15	37	55	75
	转速r/min		吸入槽	790	730	790	730	740	740
	转速r/min		直流槽	790	730	730	730	740	740
叶轮	直径mm		吸入槽	460	620	750	790	1110	1090
叶轮	直径mm		直流槽	410	580	645	750	880	1090
刮板电机	型号			Y100L-6	Y100L-6	Y100L-6	Y100L-6	Y100L-6	Y100L-6
刮板电机	功率kw			1.5	1.5	1.5	1.5	1.5	1.5
刮板转速r/min				16	16	16	16	16	16
设备重量（单槽）kg		吸入槽		1591	3002	5168	9230	17010	23690
设备重量（单槽）kg		直流槽		1481	2702	4654	8970	15950	23690
