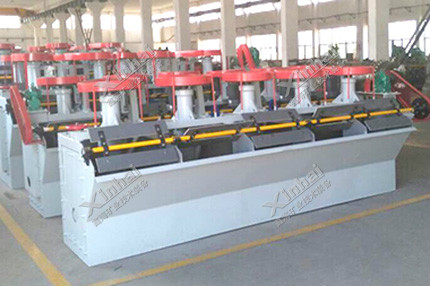

BF型机械搅拌式浮选机

【产品简介】:
一款吸浆/不吸浆联合的自吸气机械搅拌式浮选机组。
【生产能力】:
0.06~24m<sup>3</sup>/min
【应用范围】:
BF型浮选机适用于黑色金属的选别,还可用于非金属如莹石、滑石,更广泛用于选别金、银、铜、铁、钨、铅、锌、锡、钼、镍、钽、铌、锰矿石等有色金属,也可以用于黑色金属和非金属的粗选和精选。
【产品改进】:
BF型浮选机型号分为I型和II型,I型参照SF型浮选机改进设计,为吸入槽;II型参照JJF型浮选机改进设计,为直流槽,通常均简称BF型浮选机。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

BF型机械搅拌式浮选机

bf浮选机叶轮由闭式双截锥体组成,可产生强的矿浆下循环;

吸气量大,功耗低;

每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需要任何辅助设备,水平配置,便于流程的变更;

矿浆循环合理,尽可能地减少粗砂沉淀;

设有矿浆面的自控和电控装置,调节方便。

工作原理

bf浮选机的工作原理是,叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

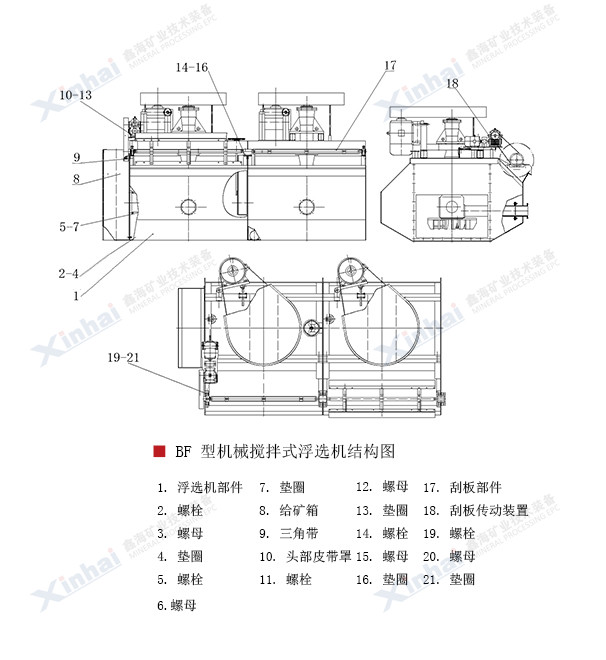

BF型浮选机结构如图,主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上,由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成,可产生强的矿浆下循环。本机还可以设有矿浆的自控装置,调节液面。

技术参数

型号 有效容积 (m3) 长×宽×高 (mm) 叶轮直径 (mm) 叶轮圆周速 度(m/s) 空气吸入量 (m3/m2-min) 电动机型号 电动机功率 (kW) 处理能力 (m3/min) 单槽重量 (kg)
BF-0.15 0.15 550×550×600 200 6 0.9~1.05 Y112M-6 2.2 0.06~0.16 270
BF-0.25 0.25 650×600×700 250 Y100L-6 1.5 0.12~0.28 370
BF-0.37 0.37 740×740×750 286 7.2 Y90L-4 0.2~0.4 470
BF-0.65 0.65 850×950×900 300 7.35 0.9~1.10 Y132S-6 3 0.3~0.7 932
BF-1.2 1.2 1050×1150×1100 450 7.02 Y132M2-6
Y132M1-6
5.5
4
0.6~1.2 1370
BF-2.0 2 1400×1450×1120 500 7.5 Y160M-6 7.5 1.0~2.0 1750
BF-2.8 2.8 1650×1650×1150 550 8.06 Y180L-8 11 1.4~3.0 2130
BF-4.0 4 1900×2000×1200 650 8 Y200L-8 15 2.4 ~4.0 2585
BF-6.0 6 2200×2350×1300 700 7.5 Y225S-8 18.5 3.0~6.0 3300
BF-8.0 8 2250×2850×1400 760 Y225M-8 22 4.0~8.0 4130
BF-10 10 2250×2850×1700 7.52 5.0 ~10 4500
BF-16 16 2850×3800×1700 850 8.7 Y280S-8
Y280M-8
37 8.0 ~16 8320
BF-20 20 2850×3800×2000 Y280S-8 45 10.0 ~20 8670
BF-24 24 3150×4150×2000 920 Y315S-8 55 12.0 ~24 8970

成功案例

BF型机械搅拌式浮选机-case

2008年,苏丹的一铁矿浮选厂从鑫海购置了该型号浮选机。BF浮选机的各项指标优于5A浮选机,单容节电23.96%,在该厂所选的铁粗精矿品位低于20%的情况下,通过BF浮选机再选,铁金属回收率提高6.58%,能耗降低15%~30%,避免了一系列不必要的资源浪费,为该厂节约了成本。
