波状挡边带式输送机

【产品简介】:
一款近距离、大倾角输送物料的输送设备
【生产能力】:
13-794 m<sup>3</sup>/h
【应用范围】:
大倾角皮带输送机广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门,在井下采矿工程、露天采矿、大型自卸船等方面都有所应用。
【产品改进】:
该款运输机采用具有波状挡边和横隔板的输送带,倾角可在0-90°范围任意布置。
24小时服务热线 138-1032-7080
微信询价

微信询价

优势特点

波状挡边带式输送机

该大倾角皮带输送机输送倾角大,最大可达90° ,是大倾角输送和垂直提升的理想设备,因而可以节约占地面积,节省设备投资和土建费用,取得良好 的综合经济效益;

结构简单,各主要部件均可与通用带式输送机通用,给使用、维修带来方便;

运行可靠,没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象; ◎运行平稳、噪声小;

由于不存在装料时的挖掘阻力和运行时的内摩擦、外摩擦阻力,因而能耗小;

垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其它设备衔接。

工作原理

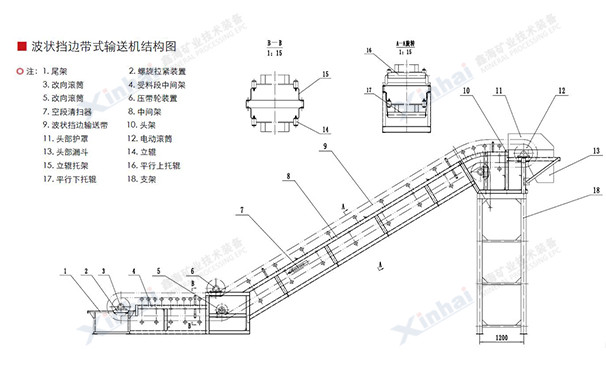

大倾角波状挡边带式输送机结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边",在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送。

技术参数

带宽(mm) 500 650 800
挡边高
(mm)
80 120 160 80 120 160 120 160 200
隔板间距 (mm) 126 252 126 252 378 252 378 126 252 126 252 378 252 378 126 252 378 252 378 252 378 504
倾角 30° 39 21 52 34 65 45 59 32 78 52 105 73 99 65 136 94 148 113
40° 31 16 40 26 52 34 47 24 60 40 85 56 76 50 110 72 114 87
50° 25 13 60 32 42 27 37 19 90 48 68 45 113 60 88 58 139 91
60° 20 11 50 26 34 23 31 16 75 39 55 36 95 49 72 47 113 74
70° 17 41 21 28 18 25 62 32 45 30 77 40 58 38 92 61
90° 10 25 17 15 38 28 47 36 57 37
带宽(mm) 1000 1200
挡边高(mm) 160 200 240 160 200 240 300
隔板间距(mm) 252 378 252 378 504 252 378 504 252 378 252 378 504 252 378 504 336 504
倾角 30° 186 129 207 159 283 229 223 154 250 191 342 278 410 350
40° 150 99 160 122 231 176 180 118 193 147 280 213 352 276
50° 120 79 195 128 185 141 144 95 235 154 224 170 290 221
60° 98 64 159 105 229 151 117 77 191 126 278 183 237 180
70° 80 52 130 85 187 123 96 63 156 103 226 149 193 147
90° 49 80 52 115 76 59 96 63 139 91 118 90
带宽(mm) 1400 1600
挡边高(mm) 200 240 300 400 200 240 300 400
隔板间距(mm) 252 378 504 252 378 504 336 504 420 504 252 378 504 252 378 504 336 504 420 504
倾角 30° 299 229 422 342 512 437 780 707 355 272 501 406 614 525 940 852
40° 281
229
187
115
231 175 345 262 440 345 709 614 274 208 410 311 527 413 855 740
50°
60°
70°
185
151
123
342
279
276
225
184
210 363
296
241
276
225
183
634
549
451
515
420
343
334
272
222
220
179
146
406
331
328
267
218
249 436
355
289
331
270
220
764
662
543
621
507
413
90° 75 171 113 148 112 277 210 136 90 203 134 178 135 333 253

不同带宽、挡边高、倾角的许用最大粒度amax和最大带速vmax

带宽(mm) 500 650 800 1000
挡边高(mm) 80 120 160 80 120 160 120 160 200 160 200 240
倾角 30° 2.0 2.0 2.0 1.6 2.0 2.0 2.0 2.5 2.5 2.5 2.5 2.5
100 120 120 100 140 160 140 180 200 180 250 280
40° 2.0 2.0 2.0 1.6 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.5
100 120 120 100 140 160 140 180 200 180 250 280
50° 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 2.0
80 120 140 80 120 140 120 140 180 140 180 220
60° 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
80 120 140 80 120 140 120 140 180 140 180 220
70° 1.25 1.25 1.25 1.25 1.25 1.25 1.6 1.6 1.6 1.6 1.6 1.6
50 60 100 50 60 100 120 100 140 100 140 180
90° 1.0 1.0 1.0 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
50 60 80 50 60 80 60 80 100 80 100 140
带宽(mm) 1200 1400 1600
挡边高(mm) 160 200 240 300 200 240 300 400 200 240 300 400
倾角R 30° 2.5 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15
160 250 280 310 250 280 350 350 250 280 350 350
40° 2.5 2.5 3.15 3.15 2.5 3.15 3.15 3.15 2.5 3.15 3.15 3.15
200 250 280 310 250 280 350 350 250 280 350 350
50° 1.6 2.0 2.5 2.5 2.0 2.5 2.5 2.5 2.0 2.5 2.5 2.5
140 180 220 280 180 220 280 320 180 220 280 320
60° 1.6 1.6 1.6 2.0 1.6 1.6 2.0 2.0 1.6 1.6 2.0 2.0
140 180 220 280 180 220 280 320 180 220 280 320
70° 1.6 1.6 1.6 2.0 1.6 1.6 2.0 2.0 1.6 1.6 2.0 2.0
100 140 180 200 140 180 200 250 140 180 200 250
90° 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
80 100 140 160 100 140 160 200 100 140 160 200

成功案例

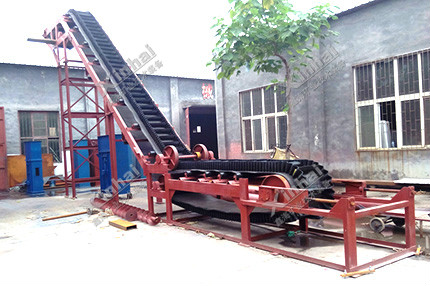

波状挡边带式输送机-case

山东某选矿厂地势低洼,大量矿石需要运输到50m以外进行处理,选择鑫海大倾角皮带输送机,为此,鑫海为输送机特意增加润滑剂,加深挡边装置,以确保带式输送机输送倾角可以灵活调节,矿石不坠落。客户反馈使用过程中无卡链、漂链、断链,运安全可靠。
